Предыдущая     |         Содержание     |    следующая

Сварка металла

Металлизация.

Металлизация это процесс нанесения мелких частиц металла, нагретого каким либо способом до расплавления, и распыленных газом, на поверхность детали. Металлизация в основном используется для декоративных целей, для заделки трещин и пор в корпусных деталях и реже — для восстановления деталей. Процесс является высокопроизводительным и экономичным, позволяет наносить покрытия от долей миллиметра и до нескольких миллиметров, не вызывает тепловых деформаций (деталь нагревается не свыше 200 ° С).

Проволока или порошок непрерывно подаются в зону нагрева, где расплавляются, подхватываются и распыляются струей инертного газа или воздуха на частицы размером от 3 до 300 мкм, которые со скоростью 150…300 м/сек ударяются в специально подготовленную (рваная резьба, канавки, пескоструйная обработка, анодно-механическая обработка и др.) поверхность детали, где расплющиваются и заклиниваются в неровностях поверхности с образованием молекулярных связей. Величина молекулярных связей между частицами больше, чем между частицами и деталью, поэтому слабым участком является недостаточное сцепление покрытия с деталью. При полете частица окисляется и закаляется, вследствие этого покрытие имеет большую твердость и хрупкость. Из-за этого, а также особой подготовки поверхности к металлизации покрытие, имея хорошую износостойкость (поры пропитываются маслом, а поверхность имеет высокую твердость), не может работать в условиях знакопеременных нагрузок. Для сравнения, усталостная прочность покрытия, нанесенного металлизацией в 15…20 раз ниже, чем у электролитических покрытий. Использование некоторых приемов (плазменный нагрев поверхности до температуры сплавления металла и частиц, шовная электроконтактная сварка дает возможность применять металлизацию в производстве.

Металлизация в зависимости от способа расплавления металла разделяется на газовую , электродуговую, высокочастотную и плазменную.

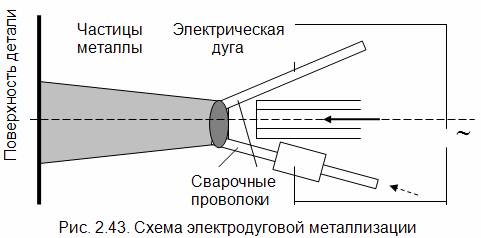

При электродуговой металлизации (рис. 2.43.) две изолированные проволоки подаются с одинаковой скоростью, между ними возбуждается электрическая дуга, металл плавится, газ распыляет металл и подает частицы металла к детали.

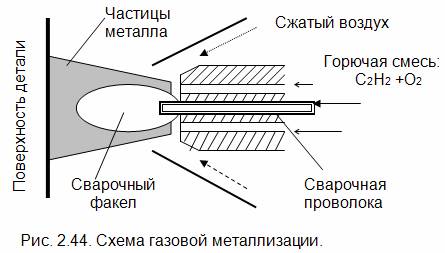

При газовой металлизации (рис. 2.44) чаще всего используется ацетилено-кислородное пламя, которое расплавляет сварочную проволоку, а сжатый воздух или инертный газ распыляет и наносит частицы на поверхность. При газовой металлизации получается мелкий распыл, но оборудование относительно сложнее, чем при электродуговой металлизации.

Электродуговая металлизация это высокопроизводительный процесс, однако разбрызгивается металла до 40…60%.

Нагрев и расплавление проволоки при индуктивной металлизации выполняются индуктивным нагревом её токами высокой частоты (200…300 Кгц). При индуктивной металлизации по сравнению с электродуговым процессом увеличивается производительность, уменьшаются затраты электроэнергии и угар металла.

Плазменная металлизация дает наилучшие сцепление покрытия, высокую производительность и возможность напыления износостойких тугоплавких материалов (окись алюминия, карбиды и др.), возможность нанесения покрытия на большинство материалов, даже на не металлы. Металлизация может производится порошком или проволокой. При наплавке порошком используется комбинированная дуга, а при наплавке проволокой различные схемы, в том числе анодом может быть проволока.
