Сварка, резка и пайка металлов

Пайка мягкими припоями

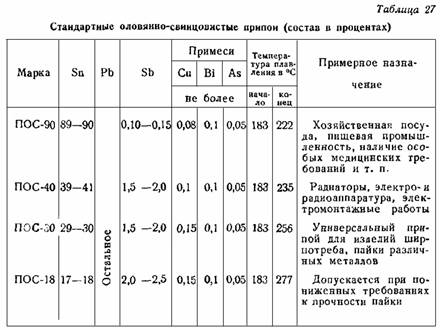

Мягкими припоями называются легкоплавкие припои с температурой плавления ниже 400°. Эти припои имеют малую механическую прочность; предел прочности при растяжении обычно не превышает 5—7 кг/мм2. Пайка мягкими припоями может применяться почти для всех металлов в разнообразных сочетаниях, в том числе и для таких легкоплавких, как цинк, свинец, олово и их сплавы. Наиболее употребительные мягкие припои обычно содержат значительное количество олова.

в порошке или кусках, фосфорную кислоту и т. д. Чаще всего применяется раствор хлористого цинка с добавкой хлористого аммония. Раствор хлористого цинка для пайки обычно изготовляется растворением мелко нарезанного цинка в технической соляной кислоте до прекращения реакции (паяльная кислота, паяльная жидкость). Обычный состав флюса с хлористым цинком: хлористый цинк 25—50%, хлористый аммоний (нашатырь) 5—20%, остальное вода.

По окончании пайки сильно Особо легкоплавкие припои действующие разъедающие неорганические флюсы должны быть тщательно удалены с поверхности металла, так как они могут вызвать быструю коррозию.

Мягкая пайка производится паяльниками и газовыми горелками, погружением в ваннах и т. д. Наиболее распространена пайка паяльниками. Рабочая часть паяльника изготовляется из меди, форма паяльника должна соответствовать форме соединения, а вес— размерам изделия и толщине металла, чтобы паяльник мог, не охлаждаясь значительно, нагреть кромки до необходимой температуры. Нагреваются паяльники на горнах, паяльных лампах и газовых горелках. Для непрерывной работы к паяльникам могут быть пристроены бензиновые или газовые горелки. Наиболее удобны в работе распространённые на производстве паяльники с электрическим нагревом, которые обеспечивают наивысшую производительность и наилучшие условия труда. Горелки для мягкой пайки работают на дешёвых промышленных или природных горючих газах, сжигаемых с воздухом.

Распространённым способом пайки является погружение деталей в металлические ванны с расплавленным припоем. Удобны котелки для расплавленного припоя с электрическим нагревом. Иногда, например для свинцовых труб и кабельных оболочек, производится пайка растиранием. Место пайки обливается расплавленным припоем и формуется в полурасплавленном состоянии растиранием концами или паклей. При мягкой пайке алюминия растирание в несколько иной форме применяется для разрушения плёнки окиси алюминия, которую не могут растворить флюсы при низких температурах мягкой пайки. На нагретое до температуры пайки место наносится припой и растирается проволочной шёткой или скребком до облуживания поверхности, после чего добавляется необходимое количество припоя (технически чистый цинк или различные легкоплавкие сплавы цинка, олова, иногда с добавкой алюминия).

Прочность мягких припоев незначительна, поэтому соединения, подвергающиеся значительной нагрузке, рекомендуется до пайки прочно скреплять точечной сваркой, заклёпками, развальцовкой, фальцовкой, шпильками и т. д.; припой в этом случае служит преимущественно для уплотнения шва и придания ему герметичности.
