Сварка, резка и пайка металлов

Контроль качества сварки

ПРЕДВАРИТЕЛЬНЫЙ И ЗАВОДСКОЙ КОНТРОЛЬ

Контроль качества сварки имеет важное значение. Обеспечить равномерное высокое качество сварных изделий возможно лишь при надлежащей организации контроля качества во всех стадиях производства.

Контроль исходных материалов производится при помощи химического анализа, металлографических исследований, механических испытаний, пробы на свариваемость, сварки пробных образцов и т. д. Контролю подлежат основной металл, присадочный металл, проволока, прутки, электроды, обмазки, флюсы. Контролируются также газы, ацетилен и кислород, для газовой сварки.

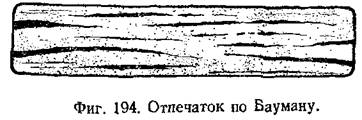

Основной металл должен удовлетворять требованиям соответствующих стандартов и технических условий. Для сварки стали существенное значение имеет химический состав основного металла, в особенности же содержание углерода, затем серы и фосфора. Часто достаточно изменения содержания углерода на несколько сотых долей процента, чтобы заметно изменились сварочные свойства металла, появилась склонность к образованию трещин, закалке и т. д. В отношении серы важно не только среднее содержание, но и равномерность её распределения по объёму металла. Сера, равномерно распределённая по сечению металла, менее опасна, чем местные её скопления, образующиеся вследствие ликвации. Нередко наблюдается, что при общем допустимом содержании серы порядка 0,04—0,05% наблюдаются её скопления в отдельных прослойках с повышением содержания в них до 0,12—0,15%. Такие местные скопления серы опасны и могут служить причиной образования трещин при сварке. Поэтому не всегда достаточно знать общее содержание серы в металле, часто необходимо выяснить и равномерность её распределения, лучше всего об этом можно судить, получив отпечаток шлифа металла по способу Баумана, на котором места с повышенным содержанием серы получают тёмную окраску. На фиг. 194 показан отпечаток по Бауману металла с неравномерным распределении серы. Такой металл может оказаться мало пригодным для сварки даже при общем содержании серы в нём, не превышающем допустимых норм.

Существенную роль для последующей сварки может сыграть процесс изготовления металла. Например, мартеновская сталь для сварки лучше бессемеровской. Успокоенная мартеновская сталь лучше кипящей, так как последняя обладает повышенной склонностью к образованию пор и трещин. В сталях, чувствительных к термообработке, часто существенное значение имеет структура и предшествующая термическая обработка металла; нередко результаты сварки могут быть улучшены надлежащей термической обработкой основного металла. нормализацией, высоким отпуском, отжигом и т. д. Пригодность специальных сталей к сварке часто требует проверки их посредством одной из проб на свариваемость. Электроды и присадочная проволока должны иметь соответствующие сертификаты. В сомнительных случаях должна быть проведена пробная сварка с наблюдением за процессом и последующим всесторонним испытанием образцов.

Ацетилен в сомнительных случаях проверяется на содержание серы и фосфора, кислород — на суммарное содержание примесей. Контроль подготовки под сварку заключается в проверке правильности сборки, подготовки под сварку, правильности постановки прихваток, состояния поверхности кромок. Проверяются размеры заготовок и достаточная чистота поверхности кромок под сварку.

Контроль в процессе производства сварочных работ заключается в проверке квалификации сварщиков, исправности оборудования, наличия исправных контрольно-измерительных приборов, строгого соблюдения установленного технологического процесса. Особенно важна проверка квалификации сварщиков для газовой и дуговой сварки, выполняемых вручную. Квалификация проверяется периодически на сварке соответствующих проб. К ответственным работам, например, подлежащим приёмке инспекцией Котлонадзора, допускаются лишь сварщики, имеющие особое удостоверение (паспорт) на право выполнения ответственных сварочных работ. Производятся наблюдения за процессом сварки для проверки соответствия режимов и приёмов сварки установленному технологическому процессу. Перечисленные стадии предварительного контроля имеют важное значение и необходимы для обеспечения высокого качества сварных изделий.

Весьма важными являются контроль и приёмка готовых сварных изделий. Контроль и приёмка готовых сварных изделий часто производятся в отдельном помещении или на отдельных рабочих местах специальным персоналом: требования к сварным изделиям определяются техническими условиями.
