Сварка, резка и пайка металлов

Транспортирование и хранение кислорода

Производство кислорода из воздуха ведётся непрерывно круглосуточно, в малых масштабах оно нерентабельно. Обычно лишь предприятия с большим потреблением кислорода, не менее 400— 500 м3 в сутки, могут иметь собственные кислородные установки, основная же масса потребителей со средним и малым потреблением кислорода получает его со специальных кислородных заводов. Поэтому существенное значение приобретает транспорт и хранение кислорода, часто обходящиеся дороже его производства. Кислород обычно хранится и транспортируется в газообразном виде в стальных баллонах под давлением 150 атм.

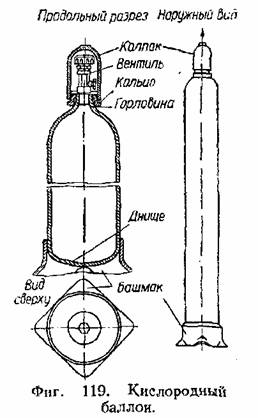

Кислородный баллон (фиг. 119) представляет собой цилиндр со сферическим днищем и горловиной для крепления запорного вентиля. На нижнюю часть баллона насаживается башмак, позволяющий ставить баллон вертикально. На горловину насаживается кольцо с резьбой для навёртывания защитного колпака. Горловина имеет внутреннюю коническую резьбу для ввёртывания вентиля.

По ГОСТ баллоны изготовляются из стальных цельнотянутых труб углеродистой стали с пределом прочности не ниже 65 кг/мм2, пределом текучести не ниже 38 кг/мм2 и относительным удлинением не ниже 12%. Кислородные баллоны изготовляются для разных целей ёмкостью от 0,4 до 50 л. В сварочной технике применяются главным образом баллоны ёмкостью 40 л. Такой баллон имеет наружный диаметр 219 мм, длину корпуса 1390мм, толщину стенки 8 мм; весит баллон без кислорода около 67 кг.

Баллоны из углеродистой стали для рабочего давление 150 атм имеют вес тары 1,6—1,7 кг!л ёмкости, В последнее время начато освоение баллонов из легированных сталей с пределом прочности 100—120 кг/мм2, что даёт возможность повысить рабочее давление баллонов и снизить их вес в 2—2,5 раза для той же ёмкости и рабочего давления. Чтобы избежать опасных ошибок при наполнении и использовании, баллоны для разных газов окрашиваются в различные цвета, кроме того, присоединительный штуцер запорного вентиля имеет различные размеры и устройство. Кислородные баллоны окрашиваются снаружи в голубой цвет и имеют надпись чёрными буквами кислород. Через каждые пять лет кислородный баллон подвергается обязательному испытанию в присутствии инспектора Котлонадзора, что отмечается клеймом, насекаемым на верхней сферической части баллона. Производится также гидравлическое испытание на полуторное рабочее давление, т. е. на 225 атм. Вентиль кислородного баллона изготовляется из латуни. Присоединительный штуцер вентиля имеет правую трубную резьбу 3/4, Во время хранения вентиль защищается предохранительным колпаком, который навёртывается на наружное кольцо горловины баллона. Баллон, заполненный кислородом под давлением 150 атм , при нарушении правил обращения с ним может дать взрыв значительной разрушительной силы. Поэтому при обращении с кислородными баллонами необходимо строго соблюдать установленные правила безопасности. В особо ответственные или опасные цехи рекомендуется вообще не вносить кислородных баллонов, а располагать их вне цеха в отдельной пристройке, и подавать в цех по трубопроводу редуцированный кислород пониженного давления, обычно 10 атм.

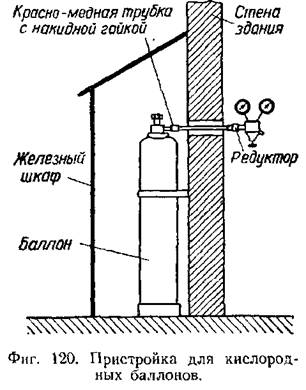

Простейшая пристройка в форме железного шкафа у наружной стены цеха показана на фиг. 120. Обычно в цехе не должно находиться одновременно более 10 баллонов. В цехе баллоны должны прикрепляться хомутом или цепью к стене, колонне, стойке и т. п. для устранения возможности падения. На территории завода баллоны нужно переносить на носилках или лучше перевозить на специальных тележках; переносить баллоны на руках или на плечах запрещается. При перевозке баллонов на автомашинах или подводах необходимо обязательно применять деревянные подкладки, устраняющие перекатывание и соударения баллонов. Погрузка и выгрузка баллонов должны производиться осторожно, без толчков и ударов. Баллоны необходимо защищать от нагревания, например от печей, вызывающего опасное повышение давления газа в баллонах.

При работах летом на открытом воздухе в солнечную погоду следует прикрывать кислородные баллоны мокрым брезентом. Нельзя допускать загрязнения баллона, в особенности его вентиля, маслами и жирами, которые самовозгораются в кислороде, что может привести к взрыву баллона. Баллоны с кислородом должны храниться в специально отведенных отдельных складах. Транспортирование газообразного кислорода в баллонах обходится дорого, иногда дороже стоимости самого кислорода. Нормальный баллон ёмкостью 40 л, весящий около 67 кг, вмещает 4x150 = 6000 л = 6 м3 кислорода, весящего всего 6х 1,3= = 7,8 кг, так что на вес полезного груза 7,8 кг приходится перевозить тару 67 кг, т. е. вес тары составляет почти 90%, а полезный груз—10%. Если учесть ещё содержание, ремонт и амортизацию баллонов, то часто стоимость кислорода на месте у потребителя в два-три раза превышает отпускную его стоимость на кислородном заводе. Поэтому значительный экономический интерес представляет доставка кислорода с кислородного завода потребителям в жидком виде, при котором вес тары составляет около 50% общего веса груза, и при том же весе перевозимого груза доставляется жидкого кислорода в пять раз больше, чем при перевозке его в газообразном виде.

Для возможности пользования жидким кислородом необходимы: 1) транспортный танк для перевозки жидкого кислорода, установленный на автомашине, обычно принадлежащий кислородному заводу; 2) газификатор, служащий для превращения жидкого кислорода в газообразный и устанавливаемый обычно у потребителя кислорода.

Транспортный танк для перевозки жидкого кислорода в основ* ном представляет собой шар из листовой латуни, заключённый в стальной кожух; пространство между шаром и кожухом заполнено теплоизоляционным материалом — порошкообразной углекислой магнезией. Жидкий кислород заливается в танк через приёмно-спускной вентиль, заполняет латунный шар, а забирается из него через гибкий шланг, присоединённый к вентилю. Так как окружающая температура воздуха всегда выше его критической температуры, то жидкий кислород неизбежно испаряется, т. е. происходит непрерывная потеря кислорода в окружающую атмосферу вследствие испарения. При хорошем состоянии теплоизоляции танка эта потеря может быть сведена до 0,3% в час. На случай повышения давления танк снабжён предохранительным клапаном.

Потребители жидкого кислорода должны иметь газификаторы. Кислородные газификаторы разделяются на стационарные и переносные, а также на: а) низкого давления или холодные, подающие кислород в распределительную трубопроводную сеть при давлении до 15 атм , и б) высокого давления или тёплые, дающие кислород. для наполнения баллонов под давлением 150—165 атм.

Наиболее распространён на наших заводах стандартный стационарный холодный газификатор ёмкостью 1000 л жидкого или 800 м3 газообразного кислорода. Газификатор устанавливается в отдельном помещении. Установка рассчитана на рабочее давление до 15 атм и состоит из газификатора, испарителя и реципиента. Газификатор состоит из толстостенного стального шара, внутри которого помещается тонкостенный латунный шар для жидкого кислорода. Шар газификатора находится в кожухе; пространство между кожухом и шаром заполняют магнезией, как в кислородных танках. Наполняется газификатор жидким кислородом из транспортного танка через вентиль и гибкий шланг. Из газификатора жидкий кислород. поступает в змеевик испарителя и оттуда газообразный кислород направляется в сеть кислородных трубопроводов. Для выравнивания колебаний давления приключается рессивер ёмкостью около 10 м3.
