Производство кислорода из воздуха

Атмосферный воздух представляет собой смесь, содержащую по объёму кислорода 20,93% и азота 78,03%, остальное — аргон и другие газы нулевой группы, углекислота и пр. Указанные цифры относятся к осушенному воздуху без влаги. Содержание водяных паров в воздухе может меняться в широких пределах в зависимости от температуры и степени насыщения. Для получения технически чистого кислорода воздух подвергается глубокому охлаждению и сжижается (температура кипения жидкого воздуха при атмосферном давлении—194,5°). Полученный жидкий воздух подвергается дробной перегонке или ректификации в ректификационных колоннах. Возможность успешной ректификации основывается на довольно значительнойразности (около 13°) в температурах кипения жидких азота (—196°) и кислорода (—183°).

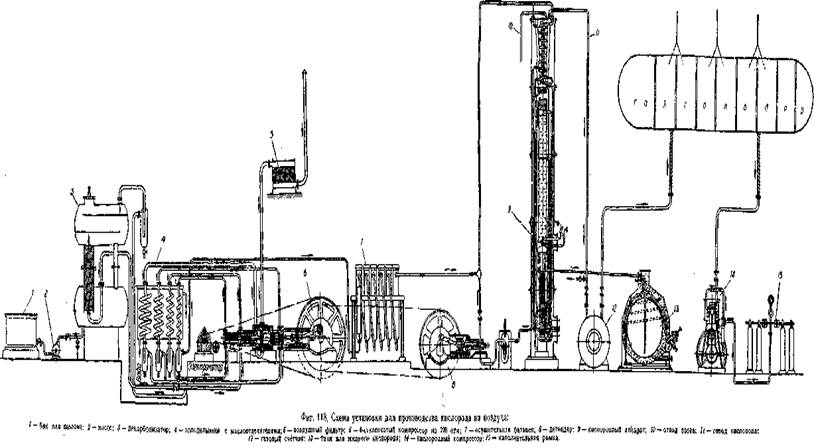

Схема заводской установки для производства кислорода из воздуха показана на фиг. 118. Воздух, засасываемый многоступенчатым компрессором, проходит сначала через воздушный фильтр, где очищается от пыли, затем проходит последовательно ступени компрессора (на фигуре изображён четырёхступенчатый компрессор). За каждой ступенью компрессора давление воздуха возрастает и доводится до 50—220 атм в зависимости от системы установки и стадии производства. После каждой ступени компрессора воздух

проходит влагоотделитель , где осаждается вода, конденсирующаяся при сжатии воздуха, и водяной холодильник, охлаждающий воздух и отнимающий тепло, образующееся при сжатии. Между второй и третьей ступенями компрессора для поглощения углекислоты из воздуха включается аппарат — декарбонизатор , заполняемый водным раствором едкого натра. Сжатый воздух из компрессора проходит осушительную батарею из баллонов, заполненных кусковым едким натром, поглощающим влагу и остатки углекислоты. Возможно полное удаление влаги и углекислоты из воздуха имеет существенное значение, так как замерзающие при низких температурах вода и углекислота забивают трубки кислородного аппарата сравнительно малого сечения и заставляют прекращать работу установки, останавливая её на оттаивание и продувку кислородного аппарата,

Пройдя осушительную батарею, сжатый воздух поступает в так называемый кислородный аппарат, где происходит охлаждение и сжижение воздуха и его ректификация с разделением на кислород и азот. Нормальный кислородный аппарат включает две ректификационные колонны, испаритель, теплообменник, дроссельный вентиль. Сжатый воздух охлаждается в теплообменнике отходящими из аппарата кислородом и азотом, дополнительно охлаждается в змеевике испарителя, после чего проходит дроссельный вентиль, расширяясь и снижая давление. Вследствие эффекта Джоуля-Томсона температура воздуха при расширении резко падает и происходит его сжижение.

Жидкий воздух испаряется в процессе ректификации, процесс испарения и отходящие газообразные продукты ректификации — азот и кислород — охлаждают новые порции сжатого воздуха, поступающего из компрессора, и т. д. Газообразный азот чистотой 96—98% обычно не используется и из теплообменника выпускается в атмосферу. Газообразный кислород чистотой 99,0—99,5% направляется в резиновый газгольдер, откуда засасывается кислородным компрессором и подаётся для наполнения кислородных баллонов под давлением 150 атм.

Установка работает непрерывно круглосуточно до замерзания аппарата или появления каких-либо неисправностей, требующих остановки для ремонта. По замерзании аппарата работа прекращается и начинается период отогрева аппарата тёплым воздухом, подаваемым компрессором. По окончании отогрева производятся продувка аппарата, необходимый текущий ремонт, и установка готова к новому пуску.

Полный производственный цикл установки называется кампанией, нормальная продолжительность которой около 600 час, из них полезной работы с выдачей кислорода 550—560 час. В пусковой период, когда требуется интенсивное охлаждение аппарата и скорейшее создание запаса жидкого воздуха, компрессор подаёт воздух под давлением около 200 атм , когда же устанавливается нормальный ход процесса, расход холода уменьшается и рабочее давление компрессора снижается до 50—80 атм. Сказанное относится к получению из аппарата газообразного кислорода, который уносит с собой немного холода из аппарата, отдавая большую часть холода в испарителе и теплообменнике аппарата. В настоящее время часто значительная часть кислорода отбирается из аппарата в жидком виде. С жидким кислородом, имеющим температуру —183°, из аппарата уносится много холода, и для возможности нормальной работы установки необходимо усилить охлаждение системы. Это достигается двумя путями: 1) повышением рабочего давления воздушного компрессора; 2) совершением внешней работы при расширении воздуха.

При работе установки для получения жидкого кислорода рабочее давление воздушного компрессора поддерживается около 200 атм на протяжении всей кампании, вместо 50—80 атм , достаточных для производства газообразного кислорода. При производстве жидкого кислорода сжатый воздух из компрессора разделяется на два примерно одинаковых потока, один из которых направляется непосредственно в кислородный аппарат, как было описано выше, другой же предварительно поступает в специальную поршневую машину, так называемую расширительную машину или детандер. В детандере поступающий сжатый воздух расширяется, совершая внешнюю работу, и снижает давление с 200 до 6 атм. Расширение в детандере с совершением внешней работы охлаждает воздух значительно сильнее, чем расширение в дроссельном вентиле кислородного аппарата за счёт эффекта Джоуля-Томсона. Воздух охлаждается на выходе из детандера примерно до —120° и поступает в кислородный аппарат, смешиваясь с частью воздуха, поступающего в кислородный аппарат помимо детандера. Указанные изменения позволяют непрерывно отбирать жидкий кислород из аппарата без нарушения процесса производства.

1 м3 кислорода при 760 мм рт . ст. и 0° весит 1,43 кг, а при 20°— 1,31 кг.

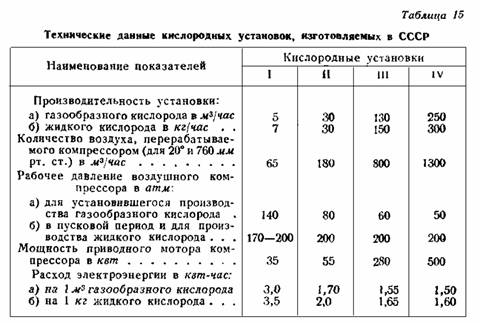

1 л жидкого кислорода весит 1,13 кг и, испаряясь, образует 0,79 м3 газообразного кислорода при 0° и 760 мм рт . ст. 1 кг жидкого кислорода занимет объём 0,885 л и, испаряясь, образует 0,70 м3 газообразного кислорода при 0° и 760 мм рт . ст. Технические данные стандартных кислородных установок, изготовляемых в Советском Союзе, приведены в табл. 15.

Установки на 5 и 30 м3/час изготовляются не только стационарными, но и передвижными.

В последние годы в Советском Союзе академик П. Л. Капица разработал новый процесс производства кислорода из воздуха. От всех существующих этот способ отличается низким рабочим давлением сжатого воздуха, всего 6 атм. Сжатие воздуха производится турбокомпрессором, основным производителем холода служит турбо-детандер, предварительное охлаждение воздуха производится в регенераторах. Установка даёт жидкий кислород.

По действующему в СССР стандарту технический кислород 1-го сорта для сварки и резки металлов должен иметь степень чистоты не ниже 99%.
