Автомат АДС

В этом автомате непрерывного действия скорость подачи электрода плавно изменяется в зависимости от напряжения дуги.

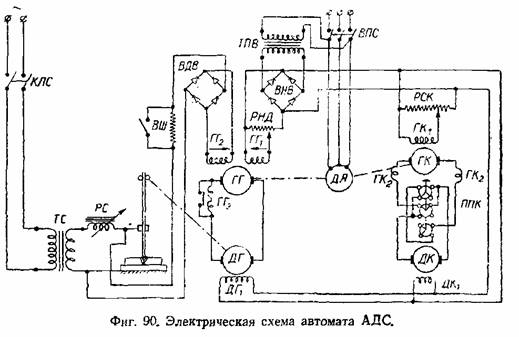

Автомат обычно применяется для сварки под флюсом дутой переменного тока; принципиальная электрическая схема показана на фиг. 90. Питание дуги производится от сварочного трансформатора ТС через дроссельный регулятор PC. Питание приводного электродвигателя автомата ДГ постоянного тока производится от вспомогательного управляющего агрегата, состоящего из электродвигателя трёхфазного тока ДА и непосредственно соединённых с ним генераторов постоянного тока ГГ и ГК. Генератор ГГ питает электродвигатель автомата ДГ, а генератор ГК — электродвигатель каретки ДК, служащий для перемещения дуги вдоль шва. Для питания постоянным током обмоток возбуждения генераторов и электродвигателей постоянного тока служат два статических двухполу-периодных выпрямителя ВДВ и ВНВ.

постоянны и не зависят от со стояния сварочной цепи.

, т. е. генератор может перемагничиваться и его электродвижущая сила может менять не только величину, но и знак.

При данной схеме число оборотов двигателя автомата ДГ пропорционально напряжению управляющего генератора и направление его вращения меняется изменением полярности зажимов генератора. При нормальном напряжении дуги генератор ГГ развивает напряжение, обеспечивающее подачу проволоки мотором ДГ со скоростью, равной скорости её плавления; с увеличением или уменьшением напряжения дуги соответственно увеличивается или уменьшается скорость подачи проволоки. При значительном уменьшении напряжения дуги, например при коротком замыкании, происходит реверсирование мотора ДГ и удаление конца электродной проволоки от изделия, так что зажигание дуги производится автоматически.

улучшает динамические свойства автомата, ускоряя изменения скорости подачи проволоки при изменениях длины сварочной дуги.

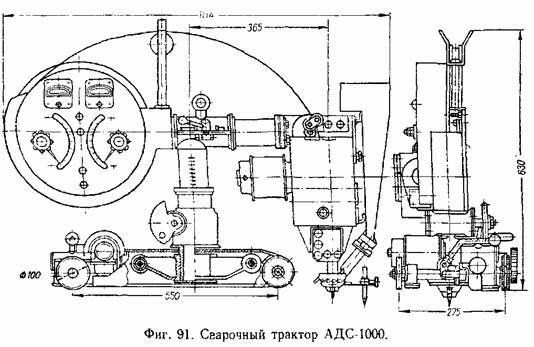

Генератор ГК питает элетродвигатель перемещения дуги ДК, работающий с постоянной скоростью, регулируемой потенциометром РСК; направление перемещения меняется переключением направления тока, питающего якорь мотора ДК. Обычно автомат АДС-1000 выполняется в форме сварочного трактора с двумя электродвигателями (фиг. 91). Электродвигатель ДГ производит подачу проволоки, а электродвигатель ДК перемещает самоходную каретку трактора. Автомат АДС-1000 предназначается для сварки под флюсом токами до 1200 а проволокой диаметром от 3 до 6 мм. Трактор без флюса и электродной проволоки весит около 65 кг. По своим сварочным свойствам автомат АДС может быть признан одним из лучших современных автоматов.
