Алюминий в электротехнике

Физико-механические свойства сплавов VUK-30E VUK-33E, ЧСН-424405

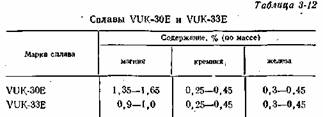

Химические составы сплавов VUK-30E и VUK-33E показаны в табл. 3-12.

В отожженном состоянии для сплавов VUK-30E и VUK-ЗЗЕ: предел прочности соответственно равен 13 и 11 кгс/мм 2 , относительное удлинение 20 и 24%, проводимость 30 и 33 м/ом мм2. Эти сплавы используются

в отожженном состоянии. Их химический состав обеспечивает хорошие механические свойства, главным образом при повышенных температурах. Способность к деформированию у этих сплавов очень высока, если принять деформируемость электропроводного алюминия за 1, то деформируемость. сплава VUK-33E равна 0,68, a VUK-30E—0,57, сплава Алдрей (обработанного по максималыюму режиму)—0,06; сплава Кондаль (после термообработки) —0,16.

Чехословацкими учеными разработан также сплав ЧСН-424405; его химический состав: 0,4—0,6% магния, 0,3—0,5% кремния, 0,2—0,4% железа, 0,05—0,15% цинка.

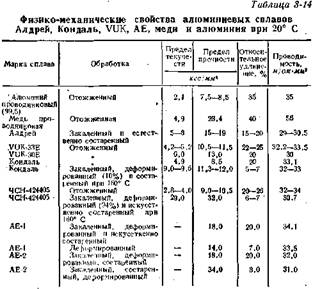

В табл. 3-14 приведены физико-механические свойства сплава ЧСН-424405.

=29кгс/мм2) имеет сплав ЧСН-424405 после.

термомеханической обработки, величина относительного удлинения его равна 6—7%.

Максимальной электропроводностью 33 м/ом-мм2 обладают сплавы Кондаль и VOK-33E.

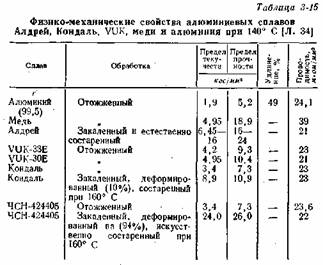

При температуре 140° С (табл. 3-15) наибольшую прочность, а также и проводимость имеют сплавы Кондаль и ЧСН-424405 (после термомеханической обработки).
