Безопасность при работе на станках

Основные технические решения

ЭНИМС, заводы — изготовители станков, Всесоюзный центральный научно-исследовательский институт охраны труд; ВЦСПС и ряд других организаций уделяют значительное внимание повышению безопасности станков и организации работы на них огромного числа рабочих; разработке нормативных документов (ТУ безопасности, ГОСТы системы ССБТ), обобщению отечественного и зарубежного опыта, созданию принципиально новых технических решений. Рассмотрим некоторые новые конструкции станков, при проектировании которых предусмотрен комплекс технических решений в указанной области.

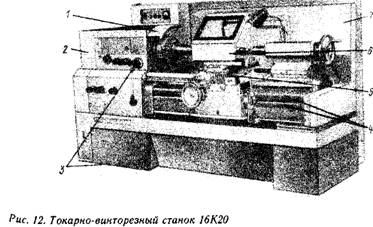

На рис. 12 показан токарно-винторезный станок модели 16К20 станкозавода Красный пролетарий им. Ефремова, оснащенный комплексом устройств по обеспечению безопасной работы. При проектировании этого станка конструкторы учли тенденцию роста скоростей резания и опыт эксплуатации токарно-винторезных станков более ранних выпусков в отношении наблюдавшихся при работе на них несчастных случаях. Станок оснащен открывающимся ограждением кулачкового патрона 1, сблокированным с пуском станка таким образом, что включить его можно только при закрытом ограждении. Такая конструкция предупреждает травмирование токаря кулачками патрона и исключает опасность аварии и травм, если торцевой ключ случайно оставлен в гнезде патрона. В этом станке предусмотрены блокировки ограждения сменных шестерен 2 и дверцы электрошкафа, рукояток фрикциона 3 и отключения вращения рукоятки 5 поперечного суппорта при включении механической подачи.

Станок снабжен открывающимся ограждением 6 зоны резания и ограждением ходового винта и валика 4 (в практике станкозаводов ограждение выполнено впервые). Станок 16К20 снабжен светильником местного освещения и отражающим светлым экраном 7, улучшающим освещение зоны обработки. В конструкции предусмотрены и необходимые средства электробезопасности: защита от токов короткого замыкания, магнитная сигнализация напряже-

ния и др. Этот станок выпускается с государственным Знаком качества.

На рис. 13 показан вихрекопировальный станок МА-459, разработанный в ЭНИМС и изготовляемый Ереванским станкозаводом им. Дзержинского. Станок предназначен для изготовления электродов из графита. В этом случае интенсивность пылеобразования огромна и по предложению сотрудников ВЦНИИОТ станок оборудован отсосом графитовых частиц и пыли непосредственно из зоны резания. Отсасывающее устройство состоит из циклона 1 с пылестружкосборником 3 и водокольцевого вакуум-насоса 2 с электродвигателем и водосборником. Из циклона, являющегося первой ступенью очистки воздуха от крупных частиц и пыли, воздух поступает в насос, из которого выбрасывается вместе с водой в специальный водосборник, где происходит его окончательная очистка (вторая ступень).

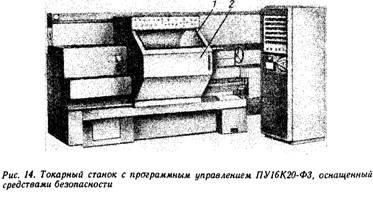

На рис. 14 приведен новый токарный станок ПУ16К20-ФЗ завода Красный пролетарий им. Ефремова с программным управлением, который оснащен необходимыми средствами обеспечения безопасности в процессе.работы. В данном станке предусмотрено ограждение 2 зоны резания со смотровым окном /, имеющее возможность перемещаться вдоль оси станка. Ограждение сблокировано с пуском станка. Форма и цветовое оформление станка выполнены в соответствии с эстетическими требованиями. Учтены также и требования эргономики. Нерешенной остается только проблема организованного удаления стружки и пыли непосредственно из зоны резания.

Однако не все металлообрабатывающие станки оснащены комплексом необходимых средств безопасности. Особенно станки ранних выпусков, находящиеся в эксплуатации, нуждаются в модернизации и дооснащении средствами безопасности, предусмотренными действующими ГОСТами, ССБТ и ТУ безопасности.

Рассмотрим примеры наиболее важных технических средств и некоторые научно-технические направления в решении задач безопасности, вытекающие из опыта заводов и наших прогнозных исследований.
