Безопасность при работе на станках

Ограждение пруткового материала

При обработке пруткового материала на токарных, револьверных станках и токарных автоматах возникает опасность травмирования людей, случайно находящихся в зоне быстро вращающегося прутка. Возможны случаи травмирования концом прутка, образующего при большом вылете конус вращения. Несчастные случаи могут произойти вследствие захвата одежды или волос при приближении к вращающемуся прутку. К сожалению, эта опасность администрацией механических цехов и станочниками часто недооценивается.

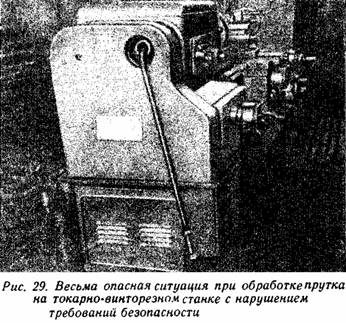

Весьма поучительным примером последствий такой недооценки является случай, происшедший на одном из заводов (рис. 29). Токарь по заданию мастера участка перетачивал резьбу на конце длинного прутка. Закрепив пруток, токарь без предварительного опробования ошибочно включил шпиндель токарного станка на 1600 об/мин. Тонкий пруток, выступавший за пределы задней бабки на 890 мм, под действием центробежной силы мгновенно изогнулся и, вращаясь, своим концом нанес травму с тяжелым исходом фрезеровщику, стоявшему у передней бабки станка.

Недооценил опасность и мастер участка. Давая задание, он не обратил внимание токаря на безопасность работы. Для безопасных условий работы пруток в процессе обработки должен быть полностью огражден. У токарных автоматов ограждением прутков служат направляющие трубки, которые не полностью защищают прутки, так как этому мешает механизм подачи. Не закрытые трубками участки должны быть ограждены дополнительным устройством.

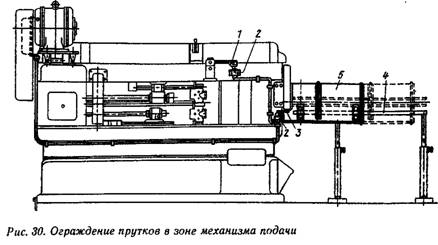

При проектировании таких ограждений следует предусматривать блокирующие устройства, исключающие возможность работы станка при открытом ограждении. На рис. 30 показано такое ограждение, разработанное на станкозаводе им. Орджоникидзе. При перемещении ограждения 5 по направляющим 4 для открытия доступа к механизму подач при заправке новых прутков станок автоматически останавливается. Для избежания поломок резцов, возможных при внезапном выключении станка, конструкцией предусмотрено автоматическое отключение станка после обработки всего прутка. Это осуществляется посредством упоров 3 и 1 и конечных выключателей 2.

При вращении обрабатываемых прутков в направляющих трубках удары прутков о внутренние стенки трубок вызывают сильный шум, который утомляет рабочего, вредно отражается на органах слуха, понижает производительность труда и приводит к травмам. Револьверные станки и автоматы, обрабатывающие прутковый материал, следует снабжать глушителями шума. Шум при обработке на этих станках глушится спиральной пружиной, которая помещается внутри направляющих трубок. Пружина обычно изготовляется из стальной проволоки прямоугольного сечения, переменного диаметра. Обрабатываемый пруток закладывается внутрь пружины. При вращении прутка конец его ударяется о выступающие витки пружины, в результате чего шум резко снижается.
